Кросс COM 80-2
Этот тип кросса предназначен для установки 8-парных плинтов LSA PROFIL на станционной стороне и 10-парных плинтов LSA PROFIL на линейной стороне (возможно переоборудование каждой стороны на 8-парные или на 10-парные плинты). В кроссе установочные места плинтов линейной стороны расположены вертикально, а станционной стороны горизонтально, на стационарной профильной раме. Стандартное исполнение кросса предусматривается с расстоянием между рядами 225 мм, с двумя или четырьмя вертикальными рядами. Каркасы кросса СОМ выполнены из стальных профилей, имеющих порошковое лакокрасочное покрытие (цвет серый, RAL 7032) и стальных оцинкованных профилей, рамы PROFIL выполнены из нержавеющей стали.
Все части кросса, рамы PROFIL и принадлежности кросса имеют общий потенциал заземления.
Места подключения проводника заземления (минимальное сечение по меди 50 мм2) от кольцевой шины заземления расположены на верхней и нижней частях каркаса.
Кросс типа СОМ 80-2 может быть сконфигурирован в следующих конструктивных вариантах.

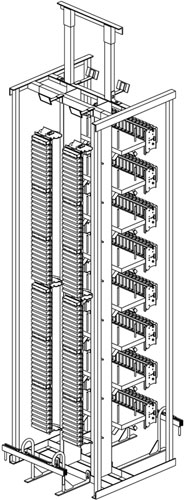

- Напольный кросс двусторонний (с доступом со всех сторон, с креплением к потолку, см. рисунок).
- Поставка: в несмонтированном виде.
Могут быть образованы кроссовые ряды любой длины, с учетом того, что общая емкость кроссировочной проводки 8 горизонтальных рядов составляет около 12 000 пар (диаметр кроссировочных проводов 0,9 мм).
Емкость подключения каркаса кросса составляет
2-рядный | Станционная сторона: | 1024 пары или 1280 пар (для 10-парных плинтов) |
Линейная сторона: | 1200 пар | |
4-рядный | Станционная сторона | 2048 пар или 2560 пар (для 10-парных плинтов) |
Линейная сторона: | 2400 пар |
Могут быть установлены маркировочные рамки LSA PROFIL на каждые 100 пар вертикального ряда, и на 128 или 256 пар горизонтального рядa.
Шаг установки модулей составляет 25 мм (модуль + дистанционное кольцо размером 2, 5 мм).

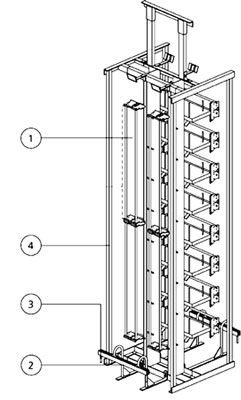

Номер заказа | Поз. | Наименование | Кол-во при заказе | |
---|---|---|---|---|
Конструктивные узлы главного кросса | Напольный каркас, двусторонний, 2 ряда | Напольный каркас, двусторонний, 4 ряда | ||
6971 1 024-00 | 1 | Кросс HVt СОМ 80-2, | 1 | - |
2 ряда. | ||||
6971 1 025-00 | Кросс HVt СОМ 80-2, | - | 1 | |
4 ряда. |
1 Поз. 1 поставляется в виде комплектов.
В комплект поставки кросса входят следующие узлы и отдельные элементы:
- Профильные рамы F8/F10;
- Комплект крепления к полу (для стационарного пола);
- Комплект маркировки рядов;
- Комплект крепления кабелей;
- Комплект направляющих для горизонтальной кроссировочной проводки;
- Комплект крепежа стойки;
- Маркировочная табличка кросса HVt СОМ 80-2;
- Табличка для маркировки подключения шины выравнивания потенциала.
Принадлежности:
Номер заказа | Поз. | Наименование | Кол-во при заказе | |
---|---|---|---|---|
Принадлежности главного кросса | Напольный каркас, двусторонний, 2 ряда | Напольный каркас, двусторонний, 4 ряда | ||
6971 2 224-00 | 2 | Комплект труб-ограничителей 2-рядный | 1 | - |
6971 2 225-00 | Комплект труб-ограничителей 4-рядный | - | 1 | |
6971 2 228-00 | 3 | Комплект окончаний труб-ограничителей | 2 | 2 |
6971 2 203-00 | 4 | Комплект окончания каркаса | 1 | 1 |
2 Применяется при необходимости.
3 Содержит узлы для установки направляющей для окончания ряда кроссовых стоек.
4 Используется при необходимости для окончания рядов каркасов кросса.

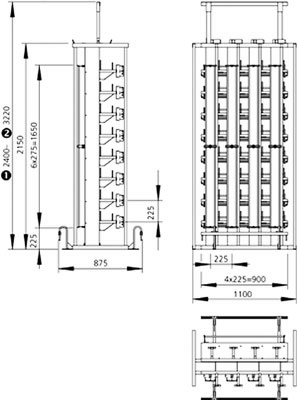

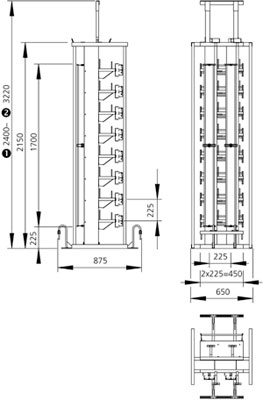

Обозначения на рисунке вверху слева Обозначения на рисунке вверху справа Обозначения на рисунке внизу справа |
