Кросс типа 80

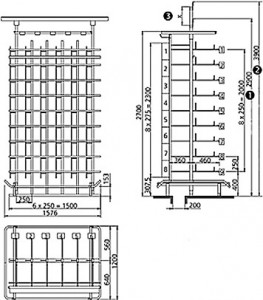

Каркас главного кросса типа 80 для установки плинтов LSA-PLUS типоряда 2 представляет собоймодульную систему,которая может быть сконфигурирована практически любым необходимым образом в зависимости от конкретных условий помещения и емкости кабелей. Каркас главного кросса выполнен из профилей в виде труб и угольников спорошковым покрытием (цвет: серый, RAL 7032) свозможностью крепления П-образных монтажных хомутов под плинты LSA-PLUS. Вертикальные и горизонтальные профили в виде угольников имеют перфорацию сшагом 50 мм. Все основные каркасы могут быть расширены в любом направлении засчет соединения с приставным каркасом тойже высоты, что и основной.
- Горизонтальная/вертикальная конструкция, двусторонняя.
- Установка плинтов LSA-PLUS на П-образные монтажные хомуты сшагом установки 25 мм (не входят в комплектпоставки)
- Рекомендуемые П-образные монтажные хомуты: 6441 3 250-17 (горизонтальный), и 6442 3 250-11 (вертикальный)
- Адаптер высоты (для подгонки под различную высотупомещения) входит в комплектпоставки
- Руководство по сборке и крепежные материалы для установки стойки входят в комплектпоставки
- Вид поставки: комплектсборочных единиц
Примечание:
Для проектирования кроссов типа 80 поставляется руководство по проектированию 6044 3 016-00
| Варианты каркасов кроссатипа HVt 80 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер для заказа | Емкость подключения | Параметры каркаса | |||||||||
| Линия | Станция | Линия | Станция | Ширина каркаса | Высота каркаса | ||||||
| Основной каркас | Приставн. каркас | Емкость подключ. (пар) | Кол-во блоков (100 пар) | Емкость подключ. (пар) | Кол-во блоков (128 пар) | Кол- во верт. рядов | Кол-во горизонт. рядов | Осн. каркас с защ. Трубой (мм) | Прист. каркас (мм) | Высота каркаса (мм) | Макс. выс. помещ. (мм) |
| Свободностоящий каркас, двусторонний, сосновным каркасом 6044 2 6ХХ-07 | |||||||||||
| 6044 2 603-07 | 6577 1 663-00 | 1800 | 18 | 896 | 7 | 3 | 7 | 826 | 750 | 2200 | 3400 |
| 6044 2 604-07 | 6577 1 665-00 | 2400 | 24 | 1792 | 14 | 4 | 7 | 1076 | 1000 | 2200 | 3400 |
| 6044 2 605-07 | 6577 1 678-00 | 3000 | 30 | 1792 | 14 | 5 | 7 | 1326 | 1250 | 2200 | 3400 |
| 6044 2 612-07 | 6577 1 667-00 | 7200 | 72 | 6272 | 49 | 12 | 7 | 3076 | 3000 | 2200 | 3400 |
| Свободностоящий каркас, двусторонний, сосновным каркасом 6044 2 8ХХ-09 | |||||||||||
| 6044 2 803-09 | 6577 1 682-00 | 2400 | 24 | 1152 | 9 | 3 | 9 | 826 | 750 | 2700 | 3900 |
| 6044 2 804-09 | 6577 1 669-00 | 3200 | 32 | 2304 | 18 | 4 | 9 | 1076 | 1000 | 2700 | 3900 |
| 6044 2 805-09 | 6577 1 673-00 | 4000 | 40 | 2304 | 18 | 5 | 9 | 1326 | 1250 | 2700 | 3900 |
| 6044 2 812-09 | 6577 1 671-00 | 9600 | 96 | 8064 | 63 | 12 | 9 | 3076 | 3000 | 2700 | 3900 |
| Свободностоящий каркас, двусторонний, сосновным каркасом 6044 2 0ХХ-11 | |||||||||||
| 6044 2 003-11 | 6577 1 242-00 | 3000 | 30 | 1408 | 11 | 3 | 11 | 826 | 750 | 3200 | 4400 |
| 6044 2 004-11 | 6577 1 243-00 | 4000 | 40 | 2816 | 22 | 4 | 11 | 1076 | 1000 | 3200 | 4400 |
| 6044 2 005-11 | 6577 1 058-00 | 5000 | 50 | 2816 | 22 | 5 | 11 | 1326 | 1250 | 3200 | 4400 |
| 6044 2 012-11 | 6577 1 248-00 | 12000 | 120 | 9856 | 77 | 12 | 11 | 3076 | 3000 | 3200 | 4400 |
| Основной и приставной каркас емкостью 600пар на вертикальный ряд | |||
|---|---|---|---|
| Номер для заказа | Наименование | Вес/ЕП | ЕП |
| 6044 2 603-07 | Основной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 3 вертикальных ряда, 7 горизонтальных рядов | 114,000 кг | 1 шт. |
| 6044 2 604-07 | Основной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 4 вертикальных ряда, 7 горизонтальных рядов | 188,000 кг | 1 шт. |
| 6044 2 605-07 | Основной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 5 вертикальных рядов, 7 горизонтальных рядов | 202,000 кг | 1 шт. |
| 6044 2 612-07 | Основной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 12 вертикальных рядов, 7 горизонтальных рядов | 385,000 кг | 1 шт. |
| 6577 1 663-00 | Приставной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 3 вертикальных ряда, 7 горизонтальных рядов | 104,000 кг | 1 шт. |
| 6577 1 665-00 | Приставной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 4 вертикальных ряда, 7 горизонтальных рядов | 139,000 кг | 1 шт. |
| 6577 1 678-00 | Приставной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 5 вертикальных рядов, 7 горизонтальных рядов | 190,000 кг | 1 шт. |
| 6577 1 667-00 | Приставной каркас кроссатипа 80. Двусторонний, 600 пар на вертикальный ряд, 12 вертикальных рядов, 7 горизонтальных рядов | 345,000 кг | 1 шт. |
| Основной и приставной каркасы емкостью 800пар на вертикальный ряд | |||
|---|---|---|---|
| Номер для заказа | Наименование | Вес/ЕП | ЕП |
| 6044 2 803-09 | Основной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 3 вертикальных ряда, 9 горизонтальных рядов | 190,000 кг | 1 шт. |
| 6044 2 804-09 | Основной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 4 вертикальных ряда, 9 горизонтальных рядов | 212,000 кг | 1 шт. |
| 6044 2 805-09 | Основной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 5 вертикальных рядов, 9 горизонтальных рядов | 242,000 кг | 1 шт. |
| 6044 2 812-09 | Основной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 12 вертикальных рядов, 9 горизонтальных рядов | 479,000 кг | 1 шт. |
| 6577 1 682-00 | Приставной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 3 вертикальных ряда, 9 горизонтальных рядов | 90,000 кг | 1 шт. |
| 6577 1 669-00 | Приставной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 4 вертикальных ряда, 9 горизонтальных рядов | 150,000 кг | 1 шт. |
| 6577 1 673-00 | Приставной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 5 вертикальных рядов, 9 горизонтальных рядов | 216,000 кг | 1 шт. |
| 6577 1 671-00 | Приставной каркас кроссатипа 80. Двусторонний, 800 пар на вертикальный ряд, 12 вертикальных рядов, 9 горизонтальных рядов | 454,000 кг | 1 шт. |
| Основной и приставной каркасы емкостью 1000пар на вертикальный ряд | |||
|---|---|---|---|
| Номер для заказа | Наименование | Вес/ЕП | ЕП |
| 6044 2 003-11 | Основной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 3 вертикальных ряда, 11 горизонтальных рядов | 170,000 кг | 1 шт. |
| 6044 2 004-11 | Основной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 4 вертикальных ряда, 11 горизонтальных рядов | 206,000 кг | 1 шт. |
| 6044 2 005-11 | Основной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 5 вертикальных рядов, 11 горизонтальных рядов | 240,000 кг | 1 шт. |
| 6044 2 012-11 | Основной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 12 вертикальных рядов, 11 горизонтальных рядов | 1 шт. | |
| 6577 1 242-00 | Приставной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 3 вертикальных ряда, 11 горизонтальных рядов | 1 шт. | |
| 6577 1 243-00 | Приставной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 4 вертикальных ряда, 11 горизонтальных рядов | 1 шт. | |
| 6577 1 058-00 | Приставной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 5 вертикальных ряда, 11 горизонтальных рядов | 1 шт. | |
| 6577 1 248-00 | Приставной каркас кроссатипа 80. Двусторонний, 1000 пар на вертикальный ряд, 12 вертикальных ряда, 11 горизонтальных рядов | 1 шт. | |
Принадлежности
| Номер для заказа | Наименование | Вес/ЕП | ЕП |
|---|---|---|---|
| 5827 3 051-08 | Лестница на колесах, 8 ступенек, разборная | 130,000 кг | 1 шт. |
| 6044 2 106-00 | Комплект винтов М5 х 16, включая гайки М5, шайбы 5,3 мм, зубчатые шайбыь 5,3 мм (по 100 шт.) | 1 компл. |
