Кросс COM 91-2-500
Размеры соответствуют стандарту ETSI
- Компактная конструкция, обеспечивающая высокую плотность монтажа.
- Гибкость в направлении вертикаль/вертикаль.
- Пригодность для всех узлов коммутации фирмы KRONE (симметричные, коаксиальные, оптические).
- Поставка: в разобранном виде.
Кросс предназначен для установки 10-парных плинтов LSA pROFIL на станционной и линейной сторонах (возможно переоборудование на 8-парные профильные плинты). В каркасе этого типа установочные места плинтов линейной и станционной сторон размещаются друг над другом на жесткой раме pROFIL. Такое расположение позволяет выполнять кроссировку в пределах одного ряда.
Стандартное исполнение каркаса предусматривается с двумя вертикальными рядами, с расстоянием между рядами 250 мм. Каркасы кросса СОМ выполнены из стальных профилей, имеющих порошковое лакокрасочное покрытие (цвет серый, RAL 7032), жесткие рамы pROFIL выполнены из нержавеющей стали. Все части каркаса, рамы pROFIL и принадлежности каркаса имеют общий потенциал заземления. Места подключения проводника заземления (минимальное сечение по меди 50 мм2) от кольцевой шины заземления расположены на верхней и нижней шинах каркаса.
Емкость подключения каркаса кросса составляет 1200 пар (2 x 600 пар) для станционной и линейной сторон. Могут быть образованы кроссовые ряды любой длины, при условии, что кроссировочная емкость горизонтальной подводки проводов не превысит примерно 3200 пар (при диаметре кроссировочного провода 0,9 мм), а вертикальной — 1300 пар (при диаметре кроссировочного провода 0,9 мм).
Кросс СОМ 91-2 может быть сконфигурирован в виде следующих конструктивных вариантов

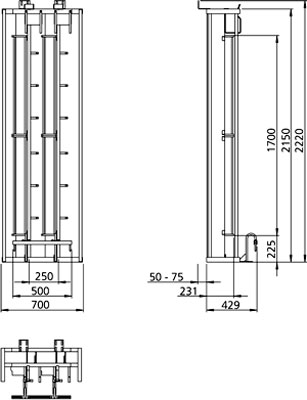

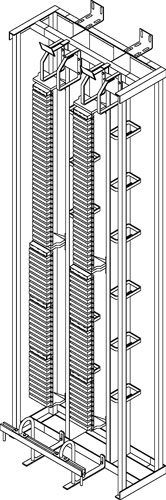

- Пристенный кросс (напольный кросс с креплением к стене, см. рисунок).

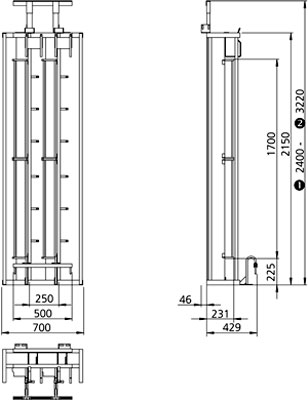

- Напольный кросс односторонний (установленный с доступом со всех сторон кросс, с креплением к потолку).

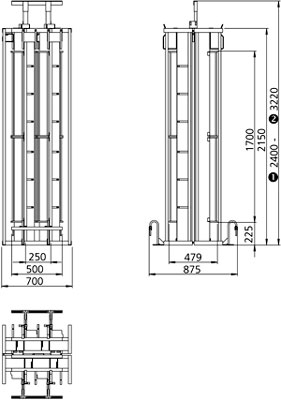

- Напольный кросс двусторонний (установленный «спина к спине» кросс, с доступом со всех сторон, с креплением к потолку).
| Номер заказа | Поз. | Наименование | Кол-во при заказе | ||
|---|---|---|---|---|---|
| Узлы кросса | Пристенный каркас, 2 ряда | Напольный каркас одностор., 2 ряда | Напольный каркас двустор., 2 ряда | ||
| 6971 1 023-00 | 11) | Кросс HVt СОМ 91-2, двухрядный. | 1 | 1 | 2 |
1 — В комплект поставки кросса входят следующие узлы и отдельные элементы:
- Рамы pROFIL F10;
- Комплект крепления к стене (для несущей стены);
- Комплект крепления к полу (для стационарного пола);
- Комплект ввода кабелей;
- Комплект крепления кабелей;
- Кроссировочные кольца, комплект для вертикального ряда;
- Комплект крепежа;
- Маркировочная табличка кросса HVt СОМ 91-2;
- Пластина для подключения шины выравнивания потенциала.
Принадлежности:
| Номер заказа | Поз. | Наименование | Кол-во при заказе | ||
|---|---|---|---|---|---|
| Пристенный | Напольный | Напольный | |||
| Принадлежности | кросс, односторонний, 2-рядный | кросс, односторонний, 2-рядный | кросс, двухсторонний, 2-рядный | ||
| 6971 2 412-10 | 2 | Направляющая для кроссировочных проводов, для сквозной кроссировки. | - | - | 2 |
| 6971 2 420-00 | 3 | Крепеж для соединения «спина к спине». | - | - | 1 |
| 6971 2 263-01 | 4 | Узел крепления к потолку 2-рядный, высота 1500 мм. | - | 1 | 1 |
| 6971 2 223-00 | 52 | Комплект труб-ограничителей 2-рядный. | 1 | 1 | 2 |
| 6971 2 228-00 | 63 | Комплект боковых труб-ограничителей. | 1 | 1 | 2 |
| 6971 2 202-00 | 74 | Комплект окончания каркаса. | 1 | 1 | 2 |
2 — Применяется при необходимости.
3 — Содержит узлы для установки направляющей для окончания ряда кроссовых стоек.
4 — Используется при необходимости для окончания ряда кроссовых стоек.
 Обозначения |

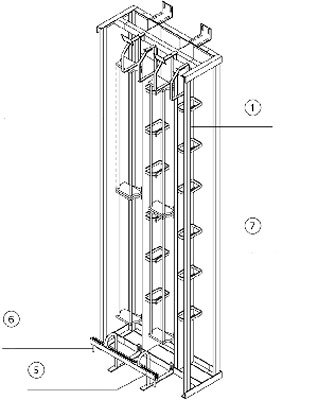

 Обозначения Пристенный кросс: |
 Напольный кросс, односторонний. |
 Напольный кросс, двусторонний: |
