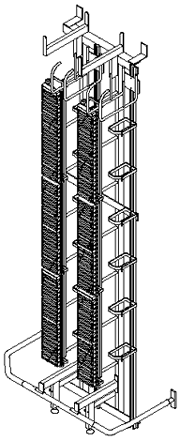

Главный кросс типа 91M
Предпочтительный вариант каркаса кросса имеет емкость 1200 пар и предусматривает использование 10-парных плинтов LSA PROFIL на станционной и на линейной сторонах.
- Модульная, занимающая мало места конструкция.
- Оптимальность приспособления к условиям помещения.
- Малое время монтажа, так как каркас кросса поставляется в смонтированном виде.
В случае необходимости каркасы могут оснащаться
также монтажными хомутами под плинты LSA PLUS или
блоками типа 71 (установочный размер 290/210 мм).
В каркасе этого типа установочные места плинтов
линейной и станционной сторон размещаются друг над
другом на раме PROFIL. Такое расположение позволяет
выполнять кроссировку в пределах одного ряда.
Стандартное исполнение каркаса предусматривается
с двумя вертикальными рядами, с расстоянием между
рядами 250 мм. Каркасы кросса HVt 91 выполнены из стальных
профилей, имеющих порошковое лакокрасочное
покрытие (цвет серый, RAL 7032), рамы PROFIL выполнены из нержавеющей стали.
Все части каркаса, рамы PROFIL и принадлежности каркаса имеют общий
потенциал заземления. Места подключения проводника заземления (минимальное сечение по меди 50 мм2)
от кольцевой шиной заземления расположены на верхней и нижней шинах
каркаса. Максимальная емкость подключения каркаса кросса в
предпочтительном варианте составляет 1200 пар (2 х 600
пар) для станционной и линейной сторон. Другие
размеры каркасов и их емкости подключения приведены
ниже. Могут быть образованы кроссовые ряды любой
длины, если кроссировочная емкость горизонтальной
подводки проводов не превысит 4000 пар (при диаметре кроссировочного провода 0,9 мм).
Максимальное количество устанавливаемых плинтов и блоков
| Поставляемый каркас (расширяемый) | Плинты LSA PROFIL 2/10 и 2/6х3 | Плинты LSA PROFIL 2/8-951 | Плинты LSA PROFIL 2/8-a-b-s2 | Плинты LSA PLUS 2/8 и 2/103 | Блоки коммутации типа 71 |
|---|---|---|---|---|---|
| 800 пар (только настенное исполнение) |
80 | 80 | - | 80 | 8 |
| 1000 пар | 100 | 100 | - | 100 | 10 |
| 1200 пар (предпочтительный вариант) | 120 | 120 | 100 | 120 | 12 |
| 1600 пар | 160 | 160 | - | 160 | 16 |
1 Для подключения 8 пар, установочный размер 95 мм.
2 Только для кросса HVt 91 с глубокими рамами PROFIL.
3 Монтажные хомуты следует заказывать отдельно.
| Номер заказа | Наименование | Вес/ЕП | ЕП |
|---|---|---|---|
| 6577 1 080-01 | Кросс HVt 91 М с рамами PROFIL глубиной 46 мм, длина штанг PROFIL 1698 мм | 42,600 кг | 1 |
| 6577 1 090-01 | Кросс HVt 91 М с рамами PROFIL глубиной 86 мм, длина штанг PROFIL 1698 мм | 43,000 кг | 1 |
| 6577 1 080-00 | Кросс HVt 91 М без рам PROFIL,для установки 2х6 монтажных хомутов шаг 25 мм/11 плинтов (длина шин 1640 мм) | 39,000 кг | 1 |
| 6577 1 080-02 | Кросс HVt 91 М без рам PROFIL,для установки блоков типа 71 (длина шин 1740 мм) | 35,000 кг | 1 |
*Предпочтительный вариант.
Кросс HVt 91 М может быть сконфигурирован в виде следующих конструктивных вариантов
- Пристенный кросс (напольный кросс с креплением к стене).
- Напольный кросс односторонний (установленный с доступом со всех сторон кросс, с креплением к потолку).
- Напольный кросс двусторонний (установленный «спина к спине» кросс, с доступом со всех сторон, с креплением к потолку).
Составные части одного каркаса кросса типа 91 (предпочтительный вариант)
| Номер заказа | Поз. | Наименование | Напольный пристенный каркас, штук | Напольный
односто- ронний каркас, штук |
Напольный каркас, двусто- ронний, штук |
|---|---|---|---|---|---|
| 6577 1 080-01 | 1 | Каркас кросса 91 М,для LSA PROFIL | 1 | 1 | 2 |
| 6577 1 019-00 | 2 | Кроссировочный ряд | 11 | 12 | 2 |
| 6577 1 019-00 | 3 | Ограничительная угловая дуга, правая 2 | 1 | 1 | 2 |
| 6577 2 801-00 | 4 | Ограничительная угловая дуга, левая 2 | 1 | 1 | 2 |
| 6577 2 802-00 | 5 | Принадлежности для крепления напольного распределительного устройства | - | - | 1 |
| 6577 2 808-00 | 6 | Крепеж к потолку | - | 1 | - |
| 6577 2 857-00 | 7 | Направляющая для кроссировочных проводов BS-HVt 91M-DF | - | - | 9/63 |
| 6577 2 864-00 | 8 | Соединительная деталь Vt-BS | - | 22 | - |
|
Принадлежности главного кросса |
|||||
| 6577 2 863-00 | 9 | Направляющая для кроссировочных проводов BS-HVt 91 M-U; применяется на дополнительном нижнем уровне кроссировки (не более 1 на каждый кроссировочный ряд) в напольно-настенных и двусторонних напольных кроссах | 2 | - | 6/44 |
| 6577 2 858-00 | 10 | Шина выравнивания потенциалов SHN-BS5. Изолированная от каркаса планка, предназначенная для оконцевания специальных проводов (не более 1 на каждый каркас) | 1 | 1 | 2 |
| 6577 2 880-00 | 11 | Кабельный хомут BK3O-BS 6 | |||
| 6577 2 881-00 | кабельный хомут BK26-BS 6 | ||||
| 6577 2 882-00 | кабельный хомут BK22-BS 6 | ||||
| 6577 2 883-00 | кабельный хомут BK18-BS 6 | ||||
| 6577 2 884-00 | кабельный хомут BK14-BS 6 Нижний кабельный хомут со встречным ваннообразным Прижимом для фиксации кабеля |
||||
| 6577 3 885-00 | 12 | Кабельный канал 49 х 99 х 1700-KU-GR5 (с прорезями и с крышкой) В х Ш х Д /49 х 99 х 1700 | 2 | 2 | 4 |
| 6563 2 009-02 | 13 | Держатель маркировочных табличек VT-GR2-KPL5, используется для маркировки вертикальных рядов каркаса (по 2 на каждый каркас) | 2 | 2 | 4 |
| 6577 2 876-00 | 14 | Концевая деталь VT-BS2, настенное крепление защитной трубки для двустороннего напольного каркаса (по 1 на каждый каркас) | - | - | 1 |
| Кол-во в единице продажи: | 1 шт. – для позиций от 1 до
10, 12 и 13; 10 шт. – для позиций 11; 2 шт. – для позиций 14 |
||||
1 Используется только при наличии двусторонней кроссировочной проводки.
2 Используется только при первичной установке.
3 Количество штук соответствует необходимому для первичной установки
/ расширения.
4 Используется по выбору, количество штук соответствует необходимому для первичной
установки / расширения.
5 Используется по выбору.
6 Используется по выбору, количество определяется типом и количеством кабелей.
