Распределительный шкаф типа 92
 Увеличить  Увеличить |
Распределительный шкаф типа 92 предусмотрен для установки оконечных устройств (EVs). На монтажном каркасе шкафа можно установить 4 х 100 пар (EVs 80) или 6 х 100 пар (EVs-NT).
Для универсального применения имеются варианты шкафов с монтажной платой.
- Устойчивый к климатическим воздействиям корпус из поликарбоната, усиленного стекловолокном, поставляется в зависимости от вида применения как вентилируемый или невентилируемый корпус
- Монтажный каркас выполнен из нержавеющей стали
- Дверца корпуса выполнена в качестве съемной панели
- Распределительный шкаф типа 92 серийно поставляется как изделие готовое к установке, т. е. со смонтированным цоколем
- Разрушаемые (специально ослабленные) конструктивные элементы корпуса снижают при повреждениях стоимость ремонта и длительность устранения повреждения, поскольку закопанная цокольная часть распределительного шкафа в большинстве случаев остается неповрежденной. Разрушенные ослабленные конструктивные элементы шкафа могут быть легко заменены.
Размеры: (В х Ш х Г) в мм: 425 х 846 х 300 (без учета цоколя)
Технические данные
- Размеры: см. габаритный чертеж
- Климатические условия эксплуатации: температура: от -30 °С до +60 °С, отн.влажность воздуха: 5–95 %
- Класс защиты: корпус типа 92А IP 54 по стандарту IEC 529, корпус типа 92В IP 44 по стандарту IEC 529
- Материал корпуса: поликарбонат, усиленный стекловолокном, с лаковым покрытием
- Класс горючести: VO по стандарту UL94
- Цвет: серый (аналогично RAL 038)
Металлические части:
- Монтажный каркас: нержавеющая сталь
- Другие части: лист. сталь с гальв. покрытием и хромат желтого цвета
Общие указания для заказа:
- Корпус AR: A = невентилируемый R = кроссировочный каркас
- Корпус АМ: A = невентилируемый М = монтажная плата
| Номер заказа | Наименование | Вес/ЕП | ЕП |
|---|---|---|---|

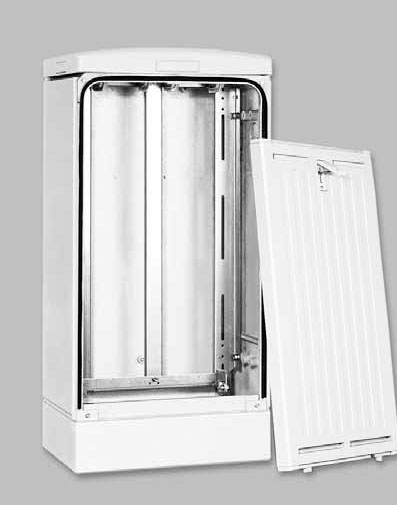

| 6992 1 501-40 | Корпус 92 AR Невентилируемый с кроссировочным каркасом на 400 пар (EVs 80) или на 600 пар (EVs-NT), со смонтированным цоколем, дверца подготовлена под установку замка с цилиндровым механизмом по стандарту DIN 18252, длина личинки цилиндра 37-45 мм | 20,000 кг | 1 шт. |
| 6992 1 504-40 | Корпус типа 92 АМ Невентилируемый, с монтажной платой из пластмассы размером 600 х 370 х 8 мм, со смонтированным цоколем, дверца подготовлена под установку замка с полуцилиндровым механизмом по стандарту DIN 18252, длина личинки цилиндра 37 - 45 мм | 20,400 кг | 1 шт. |
| 6992 1 524-42 | Корпус типа 92 ВМ Вентилируемый, с монтажной платой из пластмассы размером 600 х 370 х 8 мм, со смонтированным цоколем, дверца имеет замок с полуцилиндровым механизмом типа 7, с 1 ключом Код запора STW | 20,400 кг | 1 шт. |
Специальные принадлежности
| Номер заказа | Наименование |
|---|---|
| 7056 2 360-00 | Замок с полуцилиндровым механизмом KRONE типа 19, с 1 ключом |
