Распределительный шкаф типа 83 (Корпус 83А, Корпус 83 АВ)

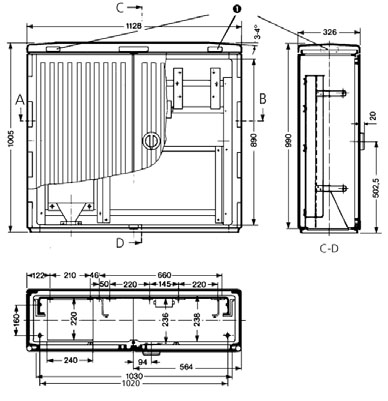

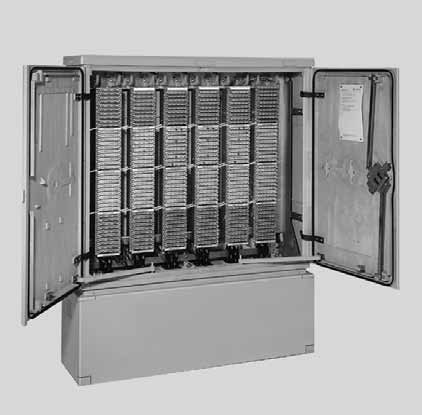

Увеличить Корпус 83А на цоколе 83, 2400 пар (EVs-NT) Увеличить Габаритные размеры корпуса 83 |
Стойкий к климатическим воздействиям пластмассовый корпус из поликарбоната, усиленного стекловолокном, поставляется в невентилируемом исполнении.
- Две дверцы с запором в трех направлениях и двойное запорное устройство, подготовленное для установки полуцилиндрового механизма замка
- Монтажный каркас из нержавеющей стали
- Основание: пластмассовый цоколь типа 83
Корпус 83А
- Невентилируемый
- Для использования в качестве распределительного шкафа емкостью до 1800 пар (оконечные устройства EVs-80 или EVs-NT). Специальное исполнение для 2400 пар с оконечными устройствами EVs-NT по заказу
- Степень защиты IP 54 по стандарту IEC 529
- Плата основания с герметизирующими конусными сальниками под вводимые кабели
Корпус 83 АВ
- Невентилируемый
- Для использования в качестве распределительного пункта для оптических кабелей с использованием модулей KRONE Fiber-PLUS LMSys
- Степень защиты IP 54 по стандарту IEC 529
- Плата основания с герметизирующими конусными сальниками под вводимые кабели
Технические данные:
- Климатические условия эксплуатации: температура от -30 °С до +60 °С
- Относительная влажность воздуха: 5–95%
- Класс горючести: VO по стандарту UL94
- Материал корпуса: поликарбонат, с лаковым покрытием
- Цвет: серый (аналогично RAL 7038)
- Монтажный каркас: нержавеющая сталь
- Другие части: листовая сталь с гальваническим покрытием цинком и хроматированием, желтого цвета
Номер заказа | Наименование | Вес ЕП | ЕП |
---|---|---|---|
6983 1 001-40 | Корпус 83 A с кроссировочным каркасом емкостью до 18 х 100 пар (оконечные устройства типа EVs 80 или EVs-NT). Дверца с двойным запорным устройством, подготовлена под установку профильного цилиндрового механизма замка по стандарту DIN 18252, плата основания с 11 х 2 кабельными вводами (герметизирующими конусными сальниками) | 55 кг | 1 шт. |
6983 1 001-41 | Корпус 83 A с кроссировочным каркасом емкостью до 2400 пар для оконечных устройств EVs 80 NT (24EVs NT по 100 пар). Дверца с двойным запорным устройством, подготовлена под установку профильного цилиндрового механизма замка по стандарту DIN 18252, плата основания с 11 х 3 кабельными вводами (герметизирующими конусными сальниками) | 55 кг | 1 шт. |
6983 1 082- 82 | Корпус 83 A с кроссировочным каркасом для монтажного хомута на 1800 пар LSA-PLUS типоряда 2 или 2400 пар LSA-PLUS NT. Дверца с двойным запорным устройством, подготовлена под установку профильного цилиндрового механизма замка по стандарту DIN 18252, плата основания с 4 х 6 кабельными вводами (отверстия с уплотняющими колпаками). Герметизация кабелей замазкой 0099 0 0004-00" | 55 кг | 1 шт. |
OEC-6983 1 001-43 | Корпус 83 PROFIL с каркасом LSA PROFIL на 1800 пар LSA-PROFIL серии 2 или 2400 пар LSA-PROFIL NT Дверца с двойным запорным устройством, подготовлена под установку профильного цилиндрового механизма замка по стандарту DIN 18252, плата основания с 11 х 3 кабельными вводами (герметизирующими конусными сальниками) | 55 кг | 1 шт. |
Специальные принадлежности
Номер заказа | Наименование |
---|---|
7056 2 360-00 | Замок с полуцилиндровым профильным механизмом запорного устройства KRONE типа 19, с одним ключом |
7025 2 006-00 | Монтажный хомут |
5267 3 585-00 | Монтажный хомут 2/10 для 1 x 10 + 1 модулей типоряда 2 |
5267 3 585-02 | Монтажный хомут 2/10 для 3 x 10 + 1 модулей типоряда 2 |
