Vt PROFIL – Bw7R - каркас кросса «узкого» исполнения

.

Открытые каркасы кроссов на основе штанг PROFIL представляют собой однорядные каркасы различных исполнений по высоте, выполненные на основе «узкого» конструктива «7R».Они состоят из пар штанг PROFIL (межцентровое расстояние 95 мм), размещенных в левой части каркаса, для установки модулей LSA PRO-FIL (например, специальный плинт с нормально замкнутыми контактами LSA PROFIL 2/8 х a-b-s, без левого кроссировочного ушка). На штанги могут быть установлены модули и других типов, например для подключения коаксиальных, оптических кабелей, устанавливаемые на штанги PROFIL. Каркас состоит из вертикально расположенного П-образного несущего профиля, оснащенного держателями для крепления штанг PROFIL. Вертикальная кроссировка осуществляется в правой части каркаса. Для осуществления горизонтальной кроссировки с соседними каркасами предусмотрена скоба в середине каркаса.

Узлы каркаса имеют порошковое лакокрасочное покрытие, цинковое или никелевое. Штанги PROFIL и держатели выполнены из нержавеющей стали.

Все узлы каркаса имеют единый потенциал относительно земли. Места для подключения провода заземления (сечение провода заземления не менее 50 мм 2 по меди) к кольцевому потенциаловыравнивающему проводнику расположены на верхней и нижней шинах каркаса. Базовые каркасы могут быть смонтированы в следующих вариантах:

  • пристенный кросс (с расширением по бокам, крепление к стене и к полу),
  • напольный односторонний кросс (с расширением по бокам, крепление к полу и к потолку или к кабельросту).

Принадлежности для крепления к полу и к кабельросту входят в комплект каркаса.
Номер заказа Наименование Вес/ЕП  ЕП
6577 1 125-00 Кросс Vt PROFIL-Bw7R-2600 26,000 кг 1
6577 1 126-00 Кросс Vt PROFIL-Bw7R-2200 22,500 кг 1
6577 1 126-01 Кросс Vt PROFIL-Bw7R-22001 23,000 кг 1

1 с дополнительной (вертикальной)шиной заземления.

Емкость подключения

Емкость подключения зависит от длины штанг PROFIL и установочных размеров плинтов и модулей. Далее приведен пример емкости подключения при установке
плинтов LSA PROFIL.

Номер заказа Емкость подключения
С плинтом LSA PROFIL 2/8х a-b-s
(установочный размер 30 мм)
С плинтом LSA PROFIL 2/10
(установочный размер 25 мм)
Кол-во
плинтов
Кол-во
каналов
2Мбит/с
Кол-во
плинтов
Кол-во
пар
6577 1 126-00
6577 1 126-01
2х26 2х104  2х38  2х380
6577 1 125-00 2х33 2х132  2х38  2х380

Заказываемые узлы

Номер заказа Поз. Наименование Пристен-
ный каркас
Наполь-
ный каркас,
односто-
ронний
Каркасы  Кол-во
6577 1 125-00  1 Vt PROFIL-Bw7R-2600. 1 1
6577 1 126-00  2 Vt PROFIL-Bw7R-2200. 1 1
6577 1 126-01  31 Vt PROFIL-Bw7R-2200. 1 1
Принадлежности Кол-во
66971 2 239-00  42 Комплект защитных труб
(ширина 242,4 мм).
1 1
6977 2 145-00 5
Крепление каркаса к
потолку
(В=1000 мм, Ш=242,4 мм).
- 1

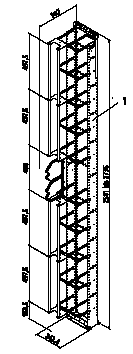

Кросс Vt PROFIL-Bw7R-2600
Свободностоящий каркас, односторонний

Кросс Vt PROFIL-Bw7R-2200,
Пристенный каркас

Кросс Vt PROFIL-Bw7R-2200,
Напольный односторонний каркас

1 С дополнительной (вертикальной)шиной заземления
2 Используются при необходимости для поз. 2 и 3
