Основной составной частью открытого каркаса кросса является базовый каркас с двумя парами штанг PROFIL
(межцентровое расстояние 95 мм). На штанги PROFIL
могут быть установлены модули LSA PROFIL (в частности,
плинты с нормально замкнутыми контактами LSA PROFIL
2/8 a-b-s) и другие модули, например модули для подключения коаксиальных,
оптических кабелей. Каркасы на месте монтажа могут быть установлены пользователем
как в ряд, так и установлены «спина к спине»,
что обеспечивает возможность организации кросса необходимой
емкости и конфигурации. Базовый каркас состоит из горизонтальных шин-угольников и двух вертикальных Z-образных перфорированных
панелей. К ним вертикально крепятся две пары штанг
PROFIL, предназначенных для установки узлов подключения.
Z-образные перфорированные панели служат для
ввода и крепления станционных кабелей с помощью прилагаемых кабельных стяжек.
Между Z-образными перфорированными панелями находятся ранжировочные скобы
для вертикальной кроссировки и для обеспечения транзитной кроссировки в случае установки каркасов «спина
к спине ». Детали каркасов имеют порошковое лакокрасочное покрытие или цинковое
покрытие. Штанги PROFIL и держатели выполнены из нержавеющей стали.
Все узлы каркаса имеют единый потенциал относительно
земли. Места для подключения провода заземления (сечение провода заземления – не менее 50 мм 2 по меди)
к кольцевому потенциаловыравнивающему проводнику
расположены на верхней и нижней шинах каркаса. Базовые каркасы кросса Vt Com могут быть смонтированы в следующих вариантах:
- пристенный кросс (с расширением по бокам,
крепление к стене и к полу),
- напольный односторонний кросс (с расширением по
бокам, крепление к полу и к потолку),
- напольный двусторонний кросс (с расширением по
бокам и «спина-спина», крепление к полу и к потолку).
| Номер заказа |
Наименование |
Масса/ЕП |
ЕП |
| 6971 1 200-00 |
Vt Com –2 Мбит/коакс./опт.— 600
В х Ш х Г,мм:2200 х 600 х 300. |
45,000 кг |
1 шт. |
| 6971 1 201-00 |
Vt Com –2 Мбит/коакс./опт.— 540
В х Ш х Г,мм:2200 х 540 х 300. |
44,000 кг |
1 шт. |
| 6971 1 210-00 |
Каркас кросса Vt Com
В х Ш х Г,мм:2200 х 600 х 600. |
111,000 кг |
1 шт. |
| 6971 1 221-00 |
Каркас кросса Vt Com-опт.-600
В х Ш х Г,мм:2200 x 300 |
45,000 кг |
1 шт. |
Емкость подключения
Зависит от длины штанг PROFIL и от установочных размеров применяемых плинтов и модулей. В качестве примера приведены емкости подключения при использовании плинтов LSA PROFIL:
| Номер заказа |
Емкость подключения |
С плинтом LSA PROFIL 2/8х a-b-s
(установочный размер 30 мм)
|
С плинтом LSA PROFIL 2/10
(установочный размер 25 мм) |
Кол-во
плинтов |
Кол-во
каналов
2Мбит/с |
Кол-во
плинтов |
Кол-во
пар |
6577 1 200-00
6577 1 201-00 |
2х52 |
2х208 |
2х64 |
2х640 |
| 6577 1 210-00 |
4х52 |
4х208 |
4х64 |
4х60 |
Для использования в качестве оптического кросса предусмотрен каркас кросс Vt Com-Gf-600 со следующей емкостью подключения:
| Номер заказа |
Емкость подключения |
При использовании модулей
6 x 2-SC/E2000
(установочный размер 125 мм) |
| Кол-во
модулей |
Кол-во
оптических каналов |
| 6971 1 221-00 |
2x13 |
2x78 |
Заказываемые узлы
| Номер заказа |
Поз. |
Наименование |
Пристен-
ный каркас |
Наполь-
ный каркас |
Наполь-
ный
каркас
каркас «спина к
спине» |
| Каркасы |
Кол-во |
| 6971 1 200-00 |
1 |
Vt COM-2Мбит/коак/опт.-600. |
1 |
1 |
2 |
| 6971 1 201-00 |
21 |
Vt COM-2Мбит/коак/опт.-540. |
1 |
1 |
2 |
| 6971 1 221-00 |
3 |
Vt COM-2Мбит/коак/опт.-600. |
1 |
1 |
2 |
|
Принадлежности |
Кол-во |
| 6971 1 235-00 |
4 |
Комплект защитных труб
(ширина 600 мм). |
1 |
1 |
2 |
| 6971 1 235-01 |
5 |
Комплект защитных труб
(ширина 540 мм). |
1 |
1 |
2 |
| 6971 1 210-00 |
62 |
Комплект боковых планок каркаса
(глубина 300 мм). |
1 |
1 |
- |
| 6971 1 212-00 |
73 |
Комплект боковых планок каркаса
(глубина 600 мм). |
- |
- |
1 |
| 6971 1 270-00 |
84 |
Крепление каркаса к потолку
(В=1000 мм, Ш=600 мм). |
- |
1 |
1 |
| 6971 1 270-01 |
94 |
Крепление каркаса к потолку
(В=1500 мм, Ш=600 мм). |
- |
1 |
1 |
| 6971 1 270-02 |
104 |
Крепление каркаса к потолку
(В=2000 мм, Ш=600 мм). |
- |
1 |
1 |
| 6971 1 266-00 |
114 |
Крепление каркаса к потолку
(В=1000 мм, Ш=540 мм). |
- |
1 |
1 |
| 6971 1 266-01 |
124 |
Крепление каркаса к потолку
(В=1500 мм, Ш=540 мм). |
- |
1 |
1 |
| 6971 1 266-02 |
134 |
Крепление каркаса к потолку
(В=2000 мм, Ш=540 мм). |
- |
1 |
1 |
| 6971 1 420-00 |
14 |
Крепежные изделия для
установки «спина к спине». |
- |
- |
1 |
|
Каркас с принадлежностями |
| 6971 1 210-00 |
15 |
Каркас кросса Vt COM
2200 х 600 х 600. |
- |
- |
1 |
1 Этот вариант кросса может быть использован в стесненных условиях.
2 Используется только 1 комплект на ряд при односторонней установке стоек.
3 Используется только один комплект на ряд при двусторонней («спина к спине»)
установке стоек.
4 Комплект выбирается с учетом высоты помещения,
где устанавливается стойка.
Комплект каркаса с принадлежностями,
состоящий из 2 базовых каркасов (поз.2),включает боковые
планки и защитные трубы.
Двухсторонний каркас поставляется с учетом установки на специальное напольное основание
размером 600 х 600 мм, и крепление к потолку не требуется.
Примеры исполнения каркасов
Ширина исполнения определяется типом используемого
базового каркаса.
(Смотри рисунки справа)
| Поз. |
Размер «А», мм |
Размер «В», мм |
| 1 |
600 |
660 |
| 2 |
540 |
600 |
|
 |
|

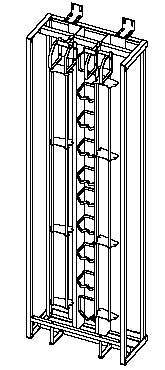

Кросс Vt Com – 2 Мбит/коакс./опт.
Пристенный каркас
|
 |
|
Кросс Vt COM-2Мбит/коак./опт.
Каркас пристенной установки, односторонний
|
 |
|
Кросс Vt COM-2Мбит/коак./опт.
Каркас напольной установки, односторонний
|
 |
|
Кросс Vt COM-2Мбит/коак./опт.
Каркас напольной установки, двусторонний
|
 |
|
Кросс Vt COM-опт.-600
Каркас пристенной установки, односторонний |
|
