Комплекты каркасов PROFIL

.

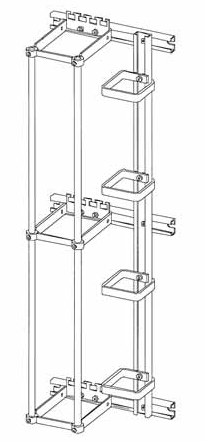

Комплекты каркасов PROFIL используются для построения кроссов малой емкости. Основой конструкции являются две размещенных парой штанги PROFIL и держатели, количество которых определяется длиной штанг PROFIL. Держатели поставляются
различной глубины. Выбор глубины применяемых держателей определяется размерами скоб принятия/крепежа кабелей, устанавливаемых на модулях или же условиями подводки кабелей внутри/вне рам PROFIL.

При необходимости возможна организация вертикального кроссировочного ряда, состоящего из С-образной шины и кроссировочных скоб.

Поставляются два варианта кроссов:

  • Комплект каркаса PROFIL, полностью собранный;
  • составные части каркаса PROFIL для организации кросса необходимой емкости.
Номер заказа Поз. Наименование ЕП
6577 1 101-00  1 Комплект кросса PROFIL
Размеры (В x Ш x Г) в мм: 782 x 250 x 166
1
6577 1 102-00  1 Комплект кросса PROFIL
Размеры (В x Ш x Г) в мм: 1198 x 250 x 166
1

1 Содержится в комплекте каркаса PROFIL 6577 101-00.
2 Другие длины штанг PROFIL поставляются по запросу.

Емкость подключения

Номер заказа Емкость подключения
С плинтом LSA PROFIL 2/8х a-b-s
(установочный размер 30 мм)
С плинтом LSA PROFIL 2/10
(установочный размер 25 мм)
Кол-во
плинтов
Кол-во
каналов
2Мбит/с
Кол-во
плинтов
Кол-во
пар
6577 1 101-00  20 80 28 280
6577 1 102-00  36 144 44 440
