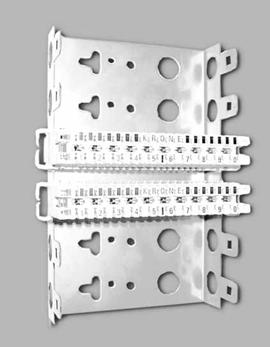

Монтажный хомут 2/10 с установочным шагом 27,5 мм
Монтажный хомут R (растр) = 27,5 мм для 6 плинтов |
Монтажные хомуты LSA-PLUS выполняются из П-образно согнутой нержавеющей листовой стали. Это обеспечивает их высокую стабильность и абсолютную коррозионную стойкость. В зависимости от потребности можно заказать различные промежуточные варианты монтажных хомутов или хомуты в модульном исполнении.
При выборе глубины монтажного хомута рекомендуется ориентироваться на следующие данные:
- Монтажный хомут емкостью до 100 пар: глубина 22 мм
- Монтажный хомут емкостью более 100 пар: глубина 50 мм
Рекомендация основывается на диаметре жилы 0,5 мм и диаметре по изоляции 1,5 мм. Для провода с диаметром жилы 0,6–0,9 мм следует соответственно учитывать бoльшую глубину или же подводить пучки кабеля сзади или сбоку.
При выборе размера растра монтажного хомута рекомендуется ориентироваться на следующие данные:
- Растр при односторонней подводке кроссировки: 25,0 мм
- Растр при двусторонней подводке кроссировки: 22,5 мм
- Растр при односторонней подводке кроссировки с увеличенной толщиной изоляции: 27,5 мм
Номер заказа | Наименование | ЕП |
---|---|---|
Глубина кабельного отсека 22 мм | ||
6569 3 054-11 | Монтажный хомут 2/10 – на 4 плинта | 1 шт. |
6569 3 054-12 | Монтажный хомут 2/10 – на 6 плинтов | 1 шт. |
6569 3 054-13 | Монтажный хомут 2/10 – на 11 плинтов | 1 шт. |
6569 3 054-15 | Монтажный хомут 2/10 – на 13 плинтов | 1 шт. |
Глубина кабельного отсека 50 мм | ||
6569 3 054-16 | Монтажный хомут 2/10 – на 1x10+1 плинт | 1 шт. |
6569 3 054-17 | Монтажный хомут 2/10 – на 2x10+1 плинт | 1 шт. |
6569 3 054-18 | Монтажный хомут 2/10 – на 3x10+1 плинт | 1 шт. |
