Монтажный хомут 2/8 и 2/10 с установочным шагом (растром) 22,5 и 25,0 мм
Монтажные хомуты LSA-PLUS выполняются из П-образно согнутой нержавеющей листовой стали. Благодаря этому обеспечиваются высокая стабильность и абсолютная коррозионная стойкость. В зависимости от потребности можно получить монтажные хомуты различных промежуточных вариантов или же хомуты в модульном исполнении. При выборе глубины монтажного хомута рекомендуется ориентироваться на следующие данные:
- Монтажный хомут емкостью до 70 пар: глубина 12 мм
- Монтажный хомут емкостью до 100 пар: глубина 22 мм
- Монтажный хомут емкостью до 200 пар: глубина 30 мм
- Монтажный хомут емкостью более 200 пар: глубина 50 мм
Рекомендация основывается на диаметре жилы 0,5 и диаметре по изоляции 1,5 мм. Для провода с диаметром жилы 0,6–0,9 мм следует соответственно учитывать бoльшую глубину или же подводить пучки кабеля сзади или сбоку. При выборе размера растра монтажного хомута рекомендуется ориентироваться на следующие данные:
- Растр при односторонней подводке кроссировки: 25,0 мм
- Растр при двусторонней подводке кроссировки: 22,5 мм
- Растр при односторонней подводке кроссировки с увеличенной толщиной изоляции: 27,5 мм
При выборе типа перфорации рекомендуется ориентироваться на следующие данные:
- Перфорация «1»: При подводке пучков проводов по центру, для специальных целей с креплением при помощи монтажных адаптеров к стене или для боксов типа KRONECTION-I, II, III и KRONECTION A 100
- Перфорация «2»: При подводке пучков проводов сзади, справа. Такой вариант используется при креплении монтажных хомутов по центру, например, на шинах в стативах кроссов.

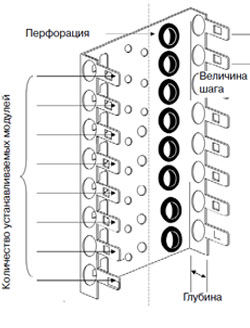

Обозначения:
|
Обозначения:
|
Номер заказа | Наименование | ЕП | |
---|---|---|---|
Растр 22,5 мм | |||
6050 3 112- | 01 ... 11 | Монтажный хомут 2/10, перфорация 1, Г = 12 мм, на выбор от 1 до 11 плинтов | 1 шт. |
6050 3 122 | 01 … 22 | Монтажный хомут 2/10, перфорация 1, Г = 22 мм, на выбор от 1 до 22 плинтов | 1 шт. |
6050 3 130 | 01 … 33 | Монтажный хомут 2/10, перфорация 1, Г = 30 мм, на выбор от 1 до 33 плинтов | 1 шт. |
6050 3 150 | 10 … 50 | Монтажный хомут 2/10, перфорация 1, Г = 50 мм, на выбор от 10 до 50 плинтов | 1 шт. |
6054 3 122 | 01 ... 16 | Монтажный хомут 2/8, перфорация 1, Г = 22 мм, на выбор от 1 до 16 плинтов | 1 шт. |
Растр 25 мм | |||
6442 3 222 | 01 … 22 | Монтажный хомут 2/10, перфорация 2, Г = 22 мм, на выбор от 1 до 33 плинтов | 1 шт. |
6442 3 230 | 01 … 33 | Монтажный хомут 2/10, перфорация 2, Г = 30 мм, на выбор от 1 до 50 плинтов | 1 шт. |
6442 3 250 | 10 … 50 | Монтажный хомут 2/10, перфорация 2, Г = 50 мм, на выбор от 1 до 50 плинтов | 1 шт |
6442 3 270 | 21 … 50 | Монтажный хомут 2/10, перфорация 2, Г = 70 мм, на выбор от 21 до 50 плинтов | 1 шт. |
6441 3 222 | -17 | Монтажный хомут 2/8, перфорация 2, Г = 22 мм, 17 плинтов | 1 шт. |
6441 3 230 | -03 | Монтажный хомут 2/8, перфорация 2, Г = 30 мм, 3 плинта | 1 шт. |
6441 2 230 | -09 | Монтажный хомут 2/8, перфорация 2, Г = 30 мм, 9 плинтов | 1 шт. |
6441 3 250 | -09 | Монтажный хомут 2/8, перфорация 2, Г = 50 мм, 9 плинтов | 1 шт. |
6441 3 250 | -17 | Монтажный хомут 2/8, перфорация 2, Г = 50 мм, 17 плинтов | 1 шт. |
Номерзаказа | Наименование | Вес/ЕП | ЕП |
---|---|---|---|
6044 2 106-00 | Комплект крепежных винтов M5 x 16 включая гайки M5; шайбы 5,3 мм; зубчатые шайбы 5,3 мм | по 100 шт. |
