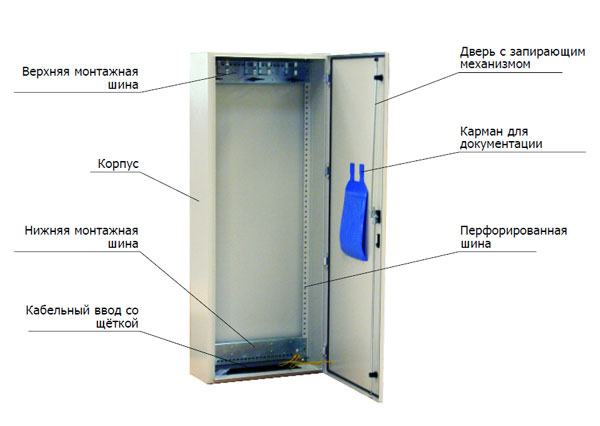

Распределительный шкаф серии V-WD
Емкость (размеры):
| Размер | Корпус | Рама PROFIL * | Рама с монтажными хомутами* |
Рама System ** | Монтажное основание |
|---|---|---|---|---|---|
| Размеры, В х Ш х Г в мм |
Емкость (пар) | Полезная площадь, В х Ш |
|||
| XL | 2000 x 600 x 400 | 2 x 690 | 3 x 690 | 2 x 500 | 50 x 500 и/или 190 x 500 |
| XXL | 2000 x 800 x 400 | 3 x 690 | 3 x 690 | 3 x 500 | |
| 2XL | 2000 x 1200 x 400 | 4 x 690 | 4 x 690 | 4 x 500 |
Данные для расчета:
* Рама System для блоков 71, крепежный размер 290 мм
** LSA-PLUS или LSA-POFIL типоряд 2, при величине шага 25 мм
| Номер для заказа | Размер | Описание | Вес в кг |
|---|---|---|---|
| VOI-7079 1 610-00 | XS | Корпус настенного шкафа XS (2 рядный) | 19,0 |
| VOI-7079 1 810-00 | Рама PROFIL для установки в корпусе XS | 2,0 | |
| VOI-7079 1 820-00 | Рама с монтажными хомутами для установки в корпусе XS | 3,0 | |
| VOI-7079 1 840-00 | Рама System для установки в корпусе XS | 2,1 | |
| VOI-7079 1 620-00 | S | Корпус настенного шкафа S (2 рядный) | 27,0 |
| VOI-7079 1 811-00 | Рама PROFIL для установки в корпусе S | 3,1 | |
| VOI-7079 1 821-00 | Рама с монтажными хомутами для установки в корпусе S | 5,0 | |
| VOI-7079 1 841-00 | Рама System для установки в корпусе S | 3,5 | |
| VOI-7079 1 630-00 | M | Корпус настенного шкафа M (2 рядный) | 34,0 |
| VOI-7079 1 812-00 | Рама PROFIL для установки в корпусе M | 4,6 | |
| VOI-7079 1 822-00 | Рама с монтажными хомутами для установки в корпусе M | 6,4 | |
| VOI-7079 1 842-00 | Рама System для установки в корпусе M | 5,1 | |
| VOI-7079 1 640-00 | L | Корпус настенного шкафа L (2 рядный) | 42,0 |
| VOI-7079 1 813-00 | Рама PROFIL для установки в корпусе L | 6,0 | |
| VOI-7079 1 823-00 | Рама с монтажными хомутами для установки в корпусе L | 8,6 | |
| VOI-7079 1 843-00 | Рама System для установки в корпусе L | 8,9 | |
| VOI-7079 1 650-00 | 2M | Корпус настенного шкафа 2M (4 рядный) | 62,0 |
| 2 x VOI-7079 1 812-00 | Рама PROFIL для установки в корпусе 2M | 9,2 | |
| 2 x VOI-7079 1 822-00 | Рама с монтажными хомутами для установки в корпусе 2M | 12,8 | |
| 2 x VOI-7079 1 842-00 | Рама System для установки в корпусе 2M | 10,2 |
