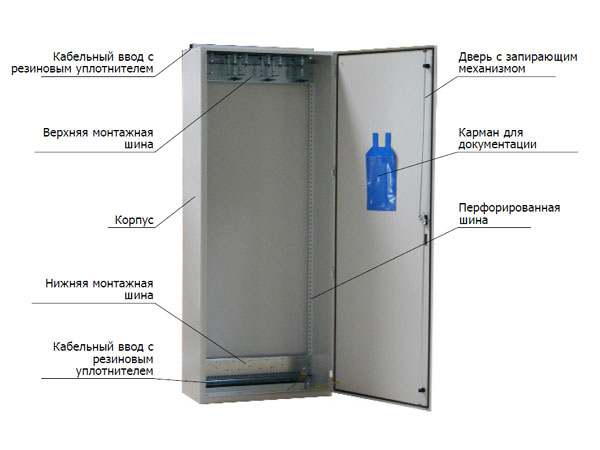

Распределительный шкаф серии V-SD
Емкость (размеры):
| Размер | Корпус | Рама PROFIL * | Рама с монтажными хомутами* |
Рама System ** | Монтажное основание |
|---|---|---|---|---|---|
| Размеры, В х Ш хГ в мм |
Емкость (пар) | Полезная площадь, В х Ш |
|||
| XL | 2000 x 600 x 400 | 2 x 690 | 3 x 690 | 2 x 500 | 50 x 500 и/или 190 x 500 |
| XXL | 2000 x 800 x 400 | 3 x 690 | 3 x 690 | 3 x 500 | |
| 2XL | 2000 x 1200 x 400 | 4 x 690 | 4 x 690 | 4 x 500 |
Данные для расчета:
* LSA PLUS или LSA PROFIL типоряд 2, при величине шага 25 мм
** Рама System для блоков 71, крепежный размер 290 мм
| Номер для заказа | Размер | Описание | Вес в кг |
|---|---|---|---|
| VOI-7079 1 760-00 | XL | Корпус напольного шкафа XL (2 рядный) | 70,0 |
| VOI-7079 1 814-00 | Рама PROFIL для установки в корпусе XL | 8,8 | |
| VOI-7079 1 824-00 | Рама с монтажными хомутами для установки в каркасе XL | 12,8 | |
| VOI-7079 1 844-00 | Рама System для установки в корпусе XL | 14,4 | |
| VOI-7079 1 850-00 | Монтажное основание 600 x 200 мм | ||
| VOI-7079 1 851-00 | Комплект монтажной панели 600 x 50 мм | ||
| VOI-7079 1 426-00 | Цоколь XL, высота 100 мм | ||
| VOI-7079 1 770-00 | XXL | Корпус напольного шкафа XXL (3 рядный) | 85,0 |
| VOI-7079 1 815-00 | Рама PROFIL для установки в корпусе XXL | 12,2 | |
| VOI-7079 1 825-00 | Рама с монтажными хомутами для установки в каркасе XXL | 23,0 | |
| VOI-7079 1 845-00 | Рама System для установки в корпусе XXL | 22,5 | |
| VOI-7079 1 855-00 | Монтажное основание 800 x 200 мм | ||
| VOI-7079 1 856-00 | Монтажное основание 800 x 50 мм | ||
| VOI-7079 1 428-00 | Цоколь XXL, высота 100 мм | ||
| VOI-7079 1 780-00 | 2XL | Корпус напольного шкафа 2XL (4 рядный) | 132,0 |
| 2 x VOI-7079 1 814-00 | Рама PROFIL для установки в корпусе 2XL | 17,6 | |
| 2 x VOI-7079 1 824-00 | Рама с монтажными хомутами для установки в каркасе 2XL | 25,6 | |
| 2 x VOI-7079 1 844-00 | Рама System для установки в корпусе 2XL | 28,8 | |
| VOI-7079 1 850-00 | Монтажное основание 600 x 200 мм | ||
| VOI-7079 1 851-00 | Монтажное основание 600 x 50 мм | ||
| VOI-7079 1 427-00 | Цоколь 2XL, высота 100 мм |
