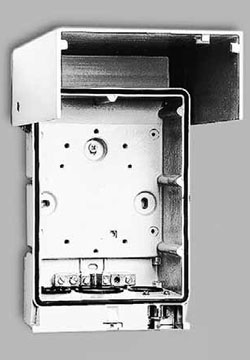

Бокс KRONECTION А-30 и А-100
Боксы используются в качестве соединительных и раcпределительных коробок, а также для соединения кабелей связи с одинаковым количеством пар или разветвления
многопарных кабелей связи. Бокс монтируется непосредственно на стене или же с помощью крепления на опоре (крепeжный материал не входит в объем поставки). Крышка имеет специальный шарнир, который фиксирует ее открывание под углом 90°. Внутреннее пространство оснащено точками крепления для всех стандартных типов арматуры подключения.
Максимальные eмкости при установке плинтов типоряда DIN и плинтов типоряда 2 (установка на монтажный хомут 2/10):
| Типоряды LSA-PLUS | DIN | Типоряд 2 |
|---|---|---|
| Бокс KRONECTION A-30 | 2x10 пар | макс. 30 пар |
| Бокс KRONECTION A-100 | 4x10 пар | макс. 100 пар |
| Другое оснащение: | Бокс A- 30 | Бокс A- 100 |
|---|---|---|
| Сальники на 6 кабелей 4—9 мм | 1 шт. | 2 шт. |
| Сальник на 1 кабель 10—25 мм | 1 шт. | 3 шт. |
| Сальник на 1 кабель 10—30 мм | 1 шт. | 1 шт. |
| Скоба заземления оболочки кабеля, узел заземления | 1 шт. | 1 шт. |
- Возможность установки защиты от перенапряжения для плинтов типоряда 2/10 (следует учитывать установочную высоту)
- Возможна установка запорного устройства
- Боксы не требуют никакого технического обслуживания
Технические данные
- Класс защиты: IP 54 (DIN 40050)
- Материал: Duroplast (GFK)
- Цвет: Серый цвета гальки (RAL7032)
- Класс горючести: VO по стандарту UL 94
- Климатические условия применения: от -30 °С до +80 °С
| Номер заказа | Наименование | Вес/ЕП | ЕП |
|---|---|---|---|
| 6541 1 002-00 | Бокс KRONECTION А-30. Пустой, без замка | 1 шт. | |
| 6541 1 003-00 | Бокс KRONECTION А-30. Оснащен монтажным хомутом для установки 3 плинтов LSA-PLUS 2/10, без замка | 1 шт. | |
| 6542 1 002-00 | Бокс KRONECTION А-100. Пустой, без замка | 1 шт. | |
| 6542 1 003-00 | Бокс KRONECTION А-100. Оснащен монтажным хомутом для установки 10 плинтов LSA-PLUS 2/10, без замка | 1 шт. |
Специальные принадлежности
| Номер заказа | Наименование |
|---|---|
| 6541 2 003-00 | Скоба заземления оболочки кабеля |
| 6541 2 006-00 | Запорное устройство с замком KRONE типа 19 |
| 5267 3 383-52 | Ключ для запорного устройства KRONE типа 19 |
| 6541 2 006-01 | Запорное устройство с замком KRONE типа 15 |
| 5267 3 383-57 | Ключ для запорного устройства KRONE типа 15 |
| 6541 2 006-02 | Замок, комплект с двумя ключами. Еврозамки: Запорное устройство 92208, тип 1332 |
| 6541 2 005-00 | Крепление к опоре бокса А-30 и А-100 для стяжного хомута шириной до 21 мм Необходимое количество: Бокс А-30 1 шт. Бокс А-100 2 шт. |
