Плинты подключения и соединения

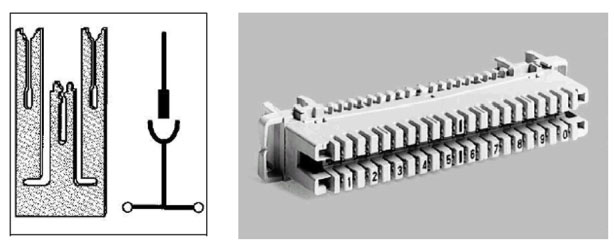

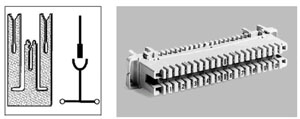

Плинты типа krone с неразмыкаемыми контактами (цвет: серый)

К контактам, расположенным на противоположных сторонах подключаются жилы кабеля и жилы кроссировочных проводов. В средней части находятся отдельные контакты ответвления пар, которые могут использоваться для проведения измерений “в параллель” или для установки элементов 3-точечной защиты.

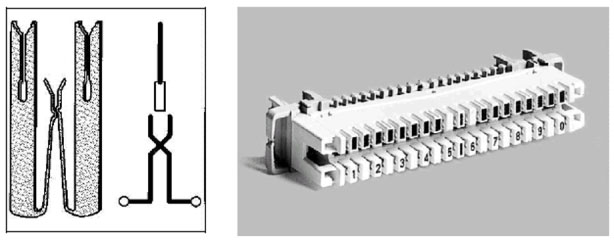

Плинт с нормально замкнутыми (размыкаемыми) контактами (цвет: белый)

Плинт с нормально замкнутыми контактами отличается от плинта с неразмыкаемыми контактами тем, что коммутируемая на этом плинте цепь в случае необходимости может быть разорвана путём установки размыкающего штекера. Этим обеспечивается реализация целого ряда возможностей: например, установки 5- точечной защиты, измерений и испытаний в обоих направлениях и т.д.

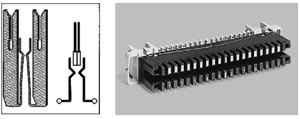

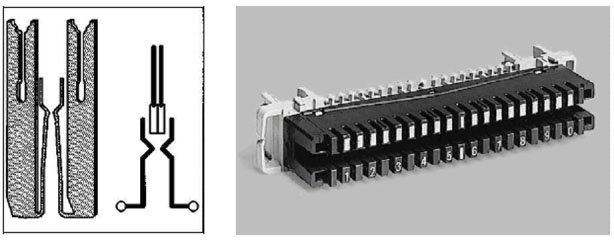

Плинт с нормально разомкнутыми (замыкаемыми) контактами (цвет: коричневый)

У этого типа плинта отдельные контакты и соответственно подключенные к ним проводники находятся в разомкнутом состоянии. Путём установки специальных специальных штекеров или шнуров эти проводники могут быть скоммутированы. Также возможна коммутация путём установки 5-точечной или выносной защиты.

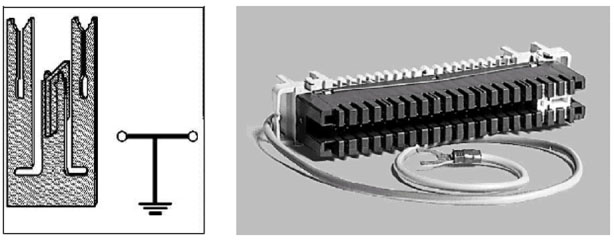

Плинт заземления (цвет: красный)

Этот тип плинта обеспечивает в зависимости от исполнения электрическое совместное соединение до 36 жил кабеля. С помощью стационарно подключенного гибкого провода заземления осуществляется подключение к шине или клемме заземления.
