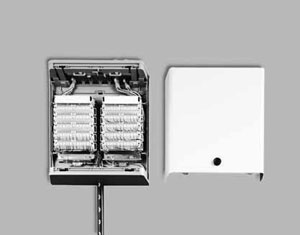

Распределительная коробка типа КVK для медножильных кабелей

.

Компактная распределительная коробка благодаря своим оптимальным размерам применяется для размещения различных видов современной соединительной арматуры и арматуры подключения и предусмотрена для установки внутри помещений. Универсальные размеры позволяют использование ее в качестве распределительных устройств медножильных кабелей емкостью до 200 пар; Класс защиты: iP 31 по стандарту DiN 40050.

Комплектация:

• 1 плата основания (пластмасса марки AbS, трудновоспламеняемая – VO по ul 94, цвет RAL 7036);
• Крышка в виде кожуха из листовой стали, порошковое покрытие (цвет RAL 7035) с запорным устройством (замок-зещелка);
• 2 съемных элемента торцевой части (пластмасса марки AbS, трудновоспламеняемая – VO по стандарту ul 94, цвет RAL 7036);
• Легко прорезаемые кабельные вводы;
• 2 клеммы заземления EKL 5 с соединительным проводом, замок (типа 6) или же альтернативно устанавливаемый еврозамок с цилиндровым механизмом.

Возможное оснащение:

Емкость 100 пар

• 10 плинтов LSA-PLUS 2/10 (однорядное расположение), устанавливаемых на монтажном хомуте (возможна установка защиты от перенапряжения)

Емкость 120 пар

• 12 плинтов LSA-PLUS 2/10 (двухрядное расположение), устанавливаемых на монтажных хомутах (возможна установка защиты от перенапряжения)
• 12 плинтов LSA-PROFiL 2/10 (двухрядное расположение), устанавливаемых на рамах PROFiL (возможна установка защиты от перенапряжения)
• 6 плинтов LSA-PLUS 1/20 (однорядное расположение)

Емкость 160 пар

• 16 плинтов LSA-PLUS 2/10 (двухрядное расположение), устанавливаемых на монтажных хомутах
• 16 плинтов LSA-PROFiL типоряда 2/10 (двухрядное расположение),устанавливаемых на рамах PROFiL.

Емкость 200 пар

• 20 плинтов LSA-PLUS типа 2/10 (двухрядное расположение), устанавливаемых на монтажных хомутах

Вид поставки:

В сборе. При использовании защиты от перенапряжения отдельно заказывается соответствующий заземляющий комплект.

Номер заказа	Наименование	Вес/ЕП	ЕП
6803 1 101-00	Распределительная коробка типа КVK, пустая, с высокими крепежными платформами, замок-защелка	1,940 кг	1 шт.
6803 1 201-00	Распределительная коробка типа КVK, пустая, с низкими крепежными платформами, замок-защелка	1,900 кг	1 шт.
6803 1 151-02	Распределительная коробка типа КVK, оснащенная 2 рамами PROFiL для установки по 6 плинтов, замок-защелка	2,250 кг	1 шт.

---
